30 مقياس 22 مقياس 1220 ملم عرض الملفوطة طبقة مزدوجة سقف لعبة تشكيل آلة طبقة مزدوجة لعبة تشكيل المعدات
Tr20 Tr40 طبقة مزدوجة سقف لوحة تشكيل آلة لديها الطبقة السفلية والعليا.ورقة IBR) يتم تركيبها على الطبقة السفلية ويتم تركيب عجلات من الملف الشخصي الآخر (على سبيل المثال ورقة موجعة) على الإطار العلوييستخدم خط الإنتاج بأكمله مقطعاً واحداً واحداً واحداً للقطع وصندوق تحكم واحد، لكن الآلة لا تستطيع إنتاج ملفين في نفس الوقت.
يتكون الخط بأكمله من غير الملفوف ، ونظام قبل قطع مزدوج ، ونظام تغذية ، وآلة تشكيل لفة مع غطاء حماية الحماية ، وجهاز ما بعد القطع ، ونظام التحكم PLC ، وهلم جرا.
1المعيار الفني
(ب)رودوكت |
آلة تشكيل ورق سقف مزدوج الطبقة |
النموذج |
أوراق موجّهة وترابيزويدية |
المواد الأساسية |
المواد المسموحة بالطبيعة/GL، PPGI/PPGL، لفائف الألومنيوم |
سمك |
0.3mm-0.7mm |
العرض الفعلي |
1220mm و 1000mm |
محطة عجلات |
14 محطة / 18 محطة |
مواد الأدوات |
فولاذ 45# |
نوع محرك عجلات |
بالسلسلة |
اللون |
وفقاً لمتطلبات العملاء |
نظام التحكم |
PLC (باناسونيك، سيمنز، دلتا، الخ) |
القوة |
7.5 كيلوواط |
الإطار |
فولاذ 350H |
محرك القطع |
محرك هيدروليك |
نوع القطع والهيدروليكية |
النوع:القطع الهيدروليكي ذو العمود الموجّه المزدوج. محطة مضخ هيدروليكية:4kw مادة الشفرة:Cr12mov HRC:58-62 |
2قائمة الآلات
5 طن اليدوي decoiler |
مجموعة واحدة |
التغذية مع المرشد |
مجموعة واحدة |
جهاز قطع مُسبق مزدوج لخيارك | مجموعة واحدة |
آلة تشكيل الألواح الرئيسية |
مجموعة واحدة |
آلة قطع هيدروليكية |
مجموعة واحدة |
مربع التحكم بجهاز التحكم |
وحدة واحدة |
محطة هيدروليكية |
وحدة واحدة |
طاولة خارج السلبي |
2 وحدة |
غطاء الأمان |
وحدة واحدة |
3رسم الملف
4التطبيق
أوراق السطح المعدنية تجد تطبيقًا في مختلف القطاعات بسبب متانتها ومقاومتها للظروف الجوية وتنوعها. تشمل بعض التطبيقات الشائعة:
السقف السكني:أوراق السقف المعدنية تحظى بشعبية في المباني السكنية بسبب طول العمر والصيانة المنخفضة وخيارات التصميم المتنوعة.تقدم جاذبية جمالية جنبا إلى جنب مع الوظيفة.
سقف تجاري وصناعي:العديد من المباني التجارية والصناعية تستخدم أسطح المعادن لمدى متانتها وقدرتها على تغطية مساحات كبيرة بفعالية من حيث التكلفة.والهياكل التجارية الأخرى.
المباني الزراعية:تستفيد المزارع والمباني الزراعية من الأسطح المعدنية بسبب مقاومتها لظروف الطقس القاسية وقدرتها على حماية الماشية والمعدات والمحاصيل المخزنة.
التطبيقات المعمارية:يتم استخدام أوراق السقف المعدنية بشكل متزايد في الهندسة المعمارية المعاصرة بسبب مظهرها الرقيق وقدرتها على خلق تصاميم فريدة.يتم استخدامها في المباني السكنية والتجارية الحديثة لتحقيق أهداف جمالية محددة.
الهياكل المؤسسية:غالباً ما تستخدم المدارس والمستشفيات والمباني الحكومية أوراق السقف المعدنية لمدى متانتها وكفاءتها في استخدام الطاقة (خاصة عندما تكون مغلفة بطلاء عاكس)ومتطلبات صيانة منخفضة.

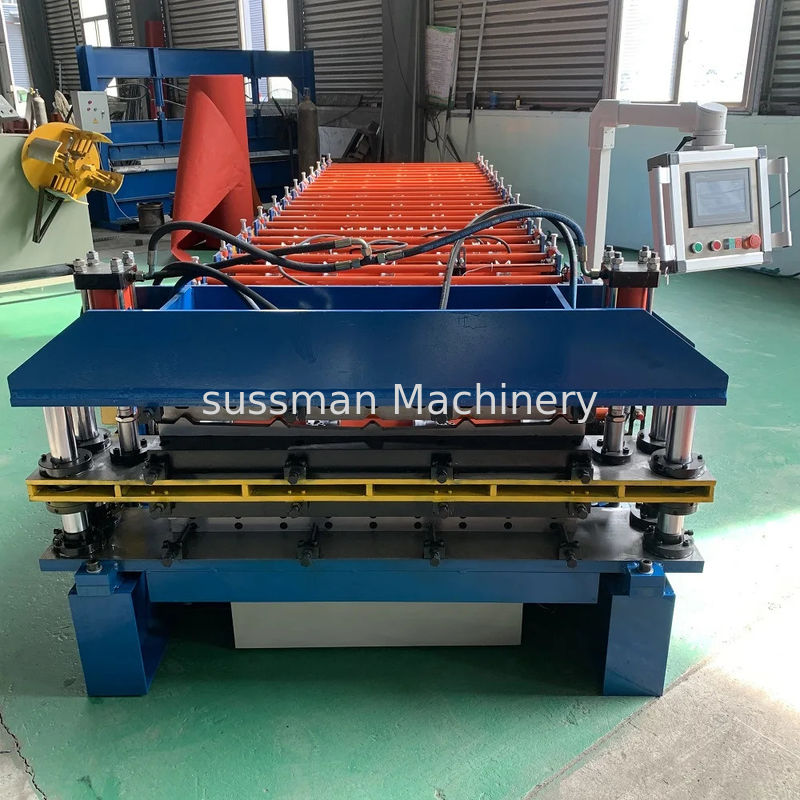

5الصورة الآلية
