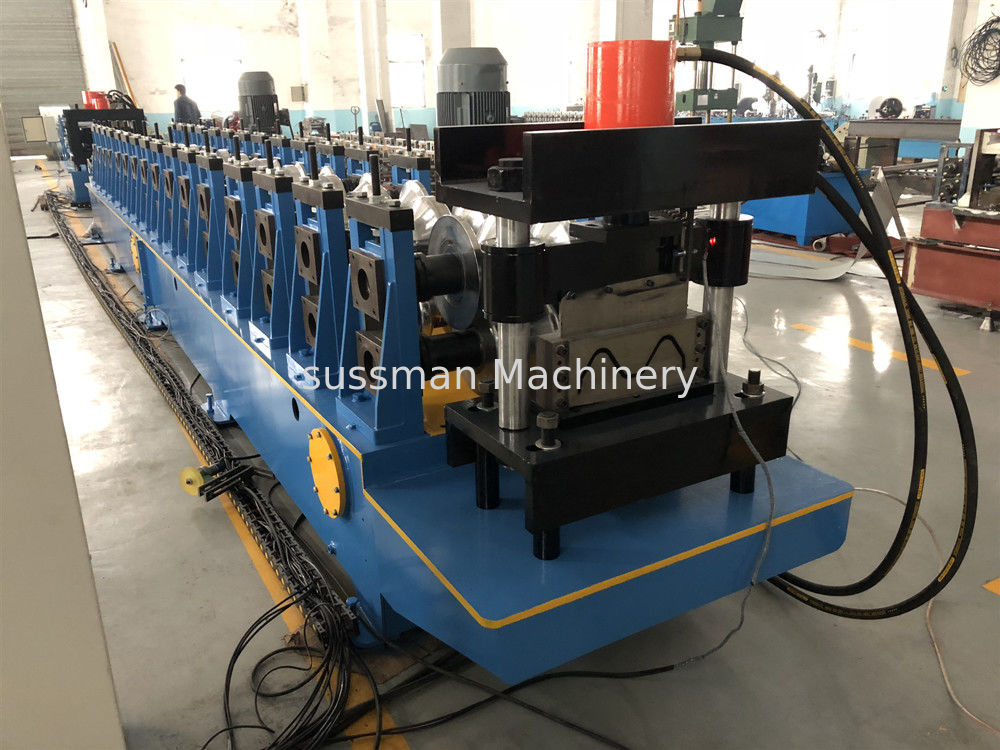

10m / min 2 بوصة دليل السكك الحديدية لفة تشكيل آلة سمك المواد 1.5-2mm لفائف المجلفن
المقياس التقني
المواد من لفائف | سمك المواد | 1.5-2mm المجلفن |
الامم المتحدة coiler | 3 طن دليل | |
جهاز التسوية | 7 لفات | NC300 |
المغذية المؤازرة | قوة | 1.5KW |
اللكم | اللكم الهيدروليكية | 2 مجموعات من اللكم يموت |
تشكيل النظام | سرعة الدوران | 10 م / دقيقة |
محطات الرول | 12 محطة | |
المواد الدوارة | 45 # الصلب مع تبريد 50mm رمح | |
ميم قوة المحرك | 7.5 كيلو واط | |
قوة القطع الهيدروليكية | 4 كيلو واط | |
قطع | المواد من القطع | CR12 مع العلاج إرواء |
صلابة | HRC58-62 | |
تفاوت | + -1.5mm | |
نظام التحكم الكهربائي | مصدر كهربائي | 380V ، 50HZ ، 3 المرحلة |
نظام التحكم | PLC (Panasonic) كقائمة في الملاحظة | |
وزن | حوالي 2.5 طن | |
طريقة القيادة | 1 بوصة سلسلة واحدة | |
حجم الجهاز | طول 4500 مم * العرض 600 مم * الارتفاع 800 مم |
مخطط
Uncoiler - التسوية - تقديم الطعام - التثقيب الهيدروليكية - التشكيل - القطع - الجدول الخارجي
مكونات الآلة
3 طن decoiler السلبي | 1 مجموعة |
جهاز التسوية | 1 مجموعة |
جهاز تغذية المؤازرة | 1 مجموعة |
اللكم الهيدروليكية | 2 مجموعات |
لفة تشكيل آلة الرئيسي | 1 مجموعة |
مربع التحكم PLC | وحدة 1 |
محطة هيدروليكية | وحدة 1 |
القطع الهيدروليكية | وحدة 1 |
خارج الجداول | وحدة 1 |
رسم الملف الشخصي
