تفاصيل المنتج:
|
| سمك المعالجة: | 1.2-2.0mm معدن مجلفن | سرعة التشكيل: | حوالي 8-12 م / دقيقة |
|---|---|---|---|
| تشكيل المحطات: | حوالي 22 محطة | مادة الأسطوانة: | Gcr15 الصلب مع التبريد |
| قطر رمح: | 80 مم | قوة المحرك الرئيسية: | 11 كيلو وات |
| مواد البكرات: | فولاذ Gcr15 بمعالجة حرارية HRC 58 ° -62 ° | قطع شفرة المواد: | Cr12MoV فولاذ عالي الجودة |
| تسليط الضوء: | 11kw آلة تشكيل اللفة,آلة تشكيل اللفة الأوتوماتيكية 11kw,معدات تشكيل اللفة Gcr15 |
||
22 محطة الأسطوانة المعدنية المجلفنة التحكم الآلي عملية المبارزة بعد لفة تشكيل آلة
المقياس التقني
|
لا
|
بند
|
وصف
|
|
1
|
حجم المنتج
|
حسب طلب الزبون
|
|
2
|
G مواد المعالجة
|
GI
|
|
3
|
1 سمك المعالجة
|
1.2-2 مم
|
|
4
|
قوة المحرك الرئيسية
|
11 كيلو واط
|
|
5
|
قوة المحطة الهيدروليكية
|
7.5 كيلو واط
|
|
6
|
كمية محطات الأسطوانة
|
22 محطة
|
|
7
|
سرعة الإنتاج
|
تقريبي 0-15 م / دقيقة
|
|
8
|
قطر مهاوي
|
Φ80 ملم
|
|
9
|
مادة البكرات
|
فولاذ GCr15 بمعالجة حرارية HRC58 ° -62 °
|
|
10
|
مادة الأعمدة
|
45 # الصلب مروي وخفف
|
|
11
|
مادة شفرات القطع
|
قالب الصلب Cr12 مع معالجة مروية
|
|
12
|
طريقة مدفوعة
|
محرك علبة التروس
|
|
13
|
ماركة PLC
|
ياسكاوا
|
|
14
|
مزود الطاقة
|
380V 50HZ 3 مراحل أو حسب متطلبات المشتري
|
المكونات الرئيسية
وهي تتألف من جهاز فك اللفائف السلبي ، آلة تسوية ، آلة تثقيب ، آلة تشكيل لفة ، آلة قطع المنشار ، طاولة تجميع ، نظام تحكم كهربائي.
(1) دليل Ue-coiler
Un-power: يدوي ؛
ماكس.السعة: 3 ت
دعوى لقطر الملف الداخلي: 460-520mm
تعمل الطاقة اليدوية على توسيع السطح الداخلي للملف.
(2) المنشار قطع
1) توقف عن القطع.
2) يعتمد إطار ملحوم لصلابة جيدة.
3) إطار القطع كان المعالجة الحرارية لتجنب تشوه المنتج النهائي.قطع طول التسامح ± 2 مم.
4) يمكن قطع المنتج النهائي حسب الطول المحدد في وحدة التحكم PLC ، ويتم قياس الطول تلقائيًا بواسطة جهاز التشفير.
عندما يصل المنتج النهائي إلى الطول المحدد ، ستتوقف الماكينة عن قطع المنتج تلقائيًا.قم بإنهاء هذا الإجراء ، سيتم تشغيل الجهاز مرة أخرى باستمرار.
(3) نظام التحكم PLC
1) يستخدم هذا النظام Delta PLC للتحكم في جميع إجراءات العمل.
سيتم قياس كمية الإنتاج وطول كل قطعة تلقائيًا.من السهل التحكم في آلة التشكيل بالدلفنة.
2) يقوم محول دلتا بضبط تكنولوجيا السرعة ، وتحقيق الإنتاج التلقائي.
3) يمكن ضبط نظام واجهة الإنسان والآلة الودود على دفعات على قطعة العمل والطول والكمية وما إلى ذلك.
4) عدد التشفير ، مع وظيفة العد وقياس الطول.

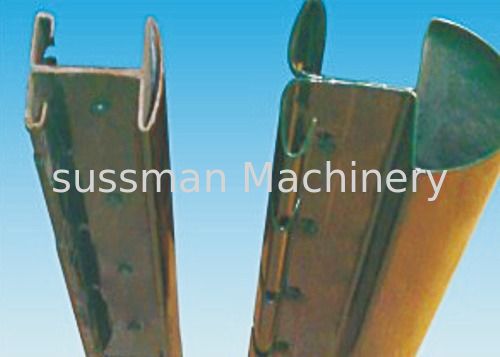

آلة الصورة
