آلة تشكيل قناة تبختر
>
|
| مكان المنشأ | وشى ، الصين |
| اسم العلامة التجارية | Sussman |
| إصدار الشهادات | CE, SGS, ISO |
| رقم الموديل | RF-ST |

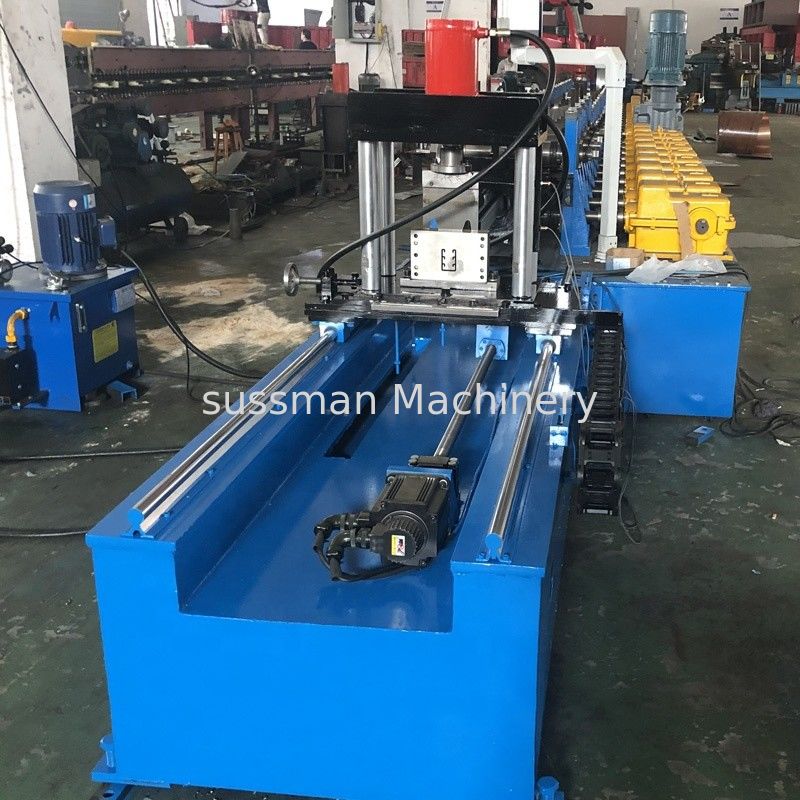

1.5-2.5mm آلة صنع قناة مشقوقة بفك اللفافة الهيدروليكية
1. شمسيقناة ستروتالمقياس التقني
| مواصفات الماكينة | |
|---|---|
| وزن | حوالي 10000 كلغ |
| مقاس | حوالي 20 م × 1.0 م × 1.0 م (الطول × العرض × الارتفاع) |
| اللون | اللون الأساسي: أزرق |
| لون التحذير: أصفر | |
| المواد الخام المناسبة | |
| مواد | الصلب المجلفن |
| سماكة | 1.5-2.5 ملم |
| قوة الغلة | 235 ميجا باسكال |
| المؤشرات الفنية الاساسية | |
| كمية محطات تشكيل البكرات | 18-20 |
| قطر تشكيل أعمدة البكرات | 75 ملم |
| سرعة العمل | 8-12 م / دقيقة |
| تشكيل مواد بكرات | قالب فولاذي Gr15 ، مع معالجة مروية |
| مادة القاطع | قالب صلب CR12 ، مع معالجة مروية |
| نظام التحكم | PLC والمحول |
| متطلبات الطاقة الكهربائية | قوة المحرك الرئيسي: حوالي 22 كيلو واط |
| محطة هيدروليكية | محرك 5.5kw |
2. قناة الطاقة الشمسيةمكونات الآلة
يمكن لآلة تشكيل الدعامات الكهروضوئية الشمسية أن تنتج العديد من منتجات الأشكال كملف تعريف
يتم ضبط الحجم المختلف للقناة بواسطة الفواصل بين البكرات العلوية والسفلية.نظرًا لأن تصميم هذه الفواصل عبارة عن نصف دائرة ، ثم مفصلتان معًا ، لذلك عند التعديل ، لا تحتاج إلى إزالة الأسطوانات ، فهي سهلة ومريحة للغاية.عند تغيير المواصفات المختلفة ، تحتاج إلى تغيير قالب القطع.
لا. |
مقاس | سماكة |
المعالجة السطحية |
||
| مم | بوصة | سماكة | كيل | ||
| أ | 41 × 21 | 1-5 / 8 × 13/16 بوصة | 1.0،1.5،2.0،2.5،2.75.3.0 | 19،16،14،12 | HDG ، PG ، الكمبيوتر الشخصي |
| ب | 41 × 22 | 1-5 / 8x7 / 8 بوصة | 1.0،1.5،2.0،2.5،2.75.3.0 | 19،16،14،12 | HDG ، PG ، الكمبيوتر الشخصي |
| ج | 41 × 25 | 1-5 / 8x1 بوصة | 1.0،1.5،2.0،2.5،2.75.3.0 | 19،16،14،12 | HDG ، PG ، الكمبيوتر الشخصي |
| د | 41 × 41 | 1-5 / 8x1-5 / 8 بوصة | 1.0،1.5،2.0،2.5،2.75.3.0 | 19،16،14،12 | HDG ، PG ، الكمبيوتر الشخصي |
| ه | 41 × 62 | 1-5 / 8 × 27/16 بوصة | 1.0،1.5،2.0،2.5،2.75.3.0 | 19،16،14،12 | HDG ، PG ، الكمبيوتر الشخصي |
| F | 41 × 82 | 1-5 / 8x3-1 / 4 بوصة | 1.0،1.5،2.0،2.5،2.75.3.0 | 19،16،14،12 | HDG ، PG ، الكمبيوتر الشخصي |
| SN | اسم الجهاز | كمية |
| 1 | آلة فك اللفافة الكهربائية 3T | 1 مجموعة |
| 2 | دليل التغذية | 1 مجموعة |
| 3 | آلة تشكيل بالدلفنة الرئيسية | وحدة 1 |
| 4 | آلة تشكيل بالدلفنة الرئيسية | 1 مجموعة |
| 5 | القطع الهيدروليكي | 1 مجموعة |
| 6 | صندوق التحكم | 1 مجموعة |
| 7 | خارج الجداول | 2 وحدة |
4. تطبيق قناة تبختر الشمسية
1- تشمل الأنابيب والأسلاك الكهربائية وأسلاك البيانات والأنظمة الميكانيكية مثل التهوية وتكييف الهواء والأنظمة الميكانيكية الأخرى.
2- تُستخدم قناة Strut أيضًا للتطبيقات الأخرى التي تتطلب إطار عمل قويًا ، مثل طاولات العمل وأنظمة الرفوف ورفوف المعدات وما إلى ذلك.
3 يتم استخدام لوحة الإطار الشمسي لتركيب وتدعيم ودعم وتوصيل الأحمال الهيكلية خفيفة الوزن في تشييد المباني.
رسم الملف الشخصي
تخطيط الجهاز
