مسمار والمسار لفة تشكيل آلة
>
|
|
| مكان المنشأ | وشى ، الصين |
| اسم العلامة التجارية | Sussman |
| إصدار الشهادات | CE, SGS, ISO |
| رقم الموديل | RF-ST |

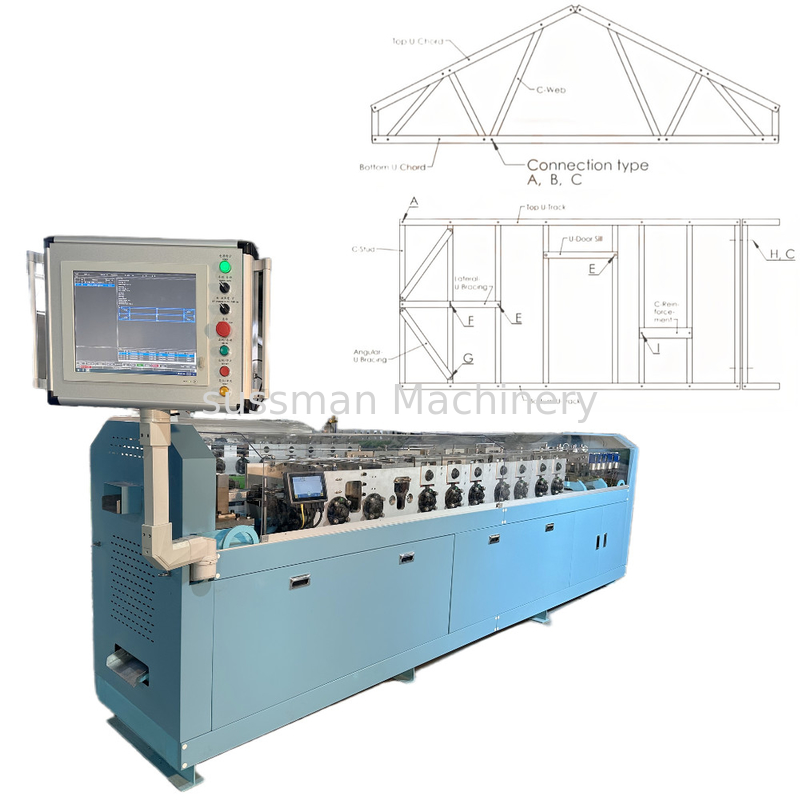

آلة صنع الإطارات ذات المقياس الخفيف LGS LGSF جاهزة للشحن C89 مع برنامج Vertax BD
آلة تأطير الفولاذ الخفيف هي خط الإنتاج الأوتوماتيكي. العرض 75 مم، 89 مم، 140 مم هي الأحجام الشائعة. تشتمل الآلة على آلة فك اللفافة، والتثقيب الهيدروليكي، والقطع الهيدروليكي، وآلة فك اللفافة السلبية بطول 6 أمتار، والكمبيوتر الصناعي وما إلى ذلك.
المواصفات الرئيسية
| غرض | وصف |
| جهاز فك اللف التلقائي | |
| تحميل الوزن | 2000 كلغ |
| القطر الداخلي للملف | φ430 ~ 520 مم |
| القطر الخارجي للملف | φ1300 ملم |
| عرض الشريط | 100 ~ 450 ملم |
| سمك الشريط | 0.7 ~ 1.2 ملم |
| وصف الملف الشخصي | |
| حجم ملف التعريف C | 89*41*13 مللي متر |
| آلة تشكيل الرول | |
| البعد | 5000*1000*1800 مللي متر |
| وزن | 3500 كلغ |
| الصف الأسطوانة | المواد: سكد-11 |
| تقنية معالجة الأسطوانة | التصنيع باستخدام الحاسب الآلي، المعالجة الحرارية HRC58-60 |
| درجة رمح | 40كر ستيل |
| تقنية معالجة رمح | التصنيع باستخدام الحاسب الآلي، التبريد والتلطيف HRC28-32 |
| جهاز اللكم | التنقير بفتحات المسامير، ثقب الخدمة، فتحة الويب، فتحة الشفة، شطب نهاية الجمالون، التأرجح، التجعيد |
| نظام التحكم | |
| جهاز التحكم | جهاز كمبيوتر محمول واحد، وصندوق تحكم داخل الإطارات الموجودة بالجهاز |
| برامج التصميم | فيرتكس BD من الاتحاد الأفريقي |
| جهاز طباعة ليسير | جهاز طباعة الولايات المتحدة الأمريكية ماثيوز ليسر لطلاء شعار الرش ورقم التثبيت |
| جهاز التحكم عن بعد | جهاز تحكم لاسلكي عن بعد يتحكم في الآلة للمضي قدمًا أو للخلف أو للتوقف |
| العلامة التجارية الرئيسية | PLC (ذاتي التطوير)، Relay (Schneider)، مفتاح القرب (Schneider)، Encode (Omron) |
| المحرك والنظام الهيدروليكي | |
| محرك سيرفو | 5.5 كيلو واط مع مخفض التروس الثمين |
| محطة هيدروليكية | 7.5 كيلو وات، خزان 200 لتر |
| جدول الخروج | |
| طول | 3M مع دعم هوائي جانبي |
| مقدمة عامة | |
| 1. لوحة اللمس لنظام Windows. تعليمات الاستيراد السريع NC عبر الشبكة أو واجهة USB. | |
| 2. مراقبة عملية العمل بشكل مرئي | |
| 3. برنامج Vertex BD | |
| 4. النظام الهيدروليكي ريكسروث الألماني. تصميم القالب سريع التحميل والتفريغ | |
| 5. عالية الجودة يموت الصلب. علاج تصلب الفراغ. تشطيب مركز ماكينة CNC | |
| 6.Built في طابعة نافثة الحبر صيانة مجانية | |
| 7. تشكيل مثالي. التحجيم الدقيق | |
وصف المعدات
1: تكوين الجهاز
مجموعة Uncoiler 1
أسطوانة تشكيل اللف: 12 مجموعة
نظام التحكم PLC 1 مجموعة
نظام القطع الهيدروليكي: مجموعة واحدة
جدول التجميع
2:تدفق عملية العمل لآلة تشكيل ملف تعريف أوميغا
فك اللفائف، تغذية الملف، التوجيه، التشكيل، التثقيب (إذا لزم الأمر) - جدول القطع والتجميع
3: المعلمات التقنية:
ج: مصدر الطاقة:
380 فولت، 3 مراحل، 50 هرتز (يمكن تعديله وفقًا لظروف إمداد الطاقة الفعلية في بلدان مختلفة)
قوة المحرك الرئيسي: 7.5 كيلو واط
قوة المضخة: 5.5 كيلو واط
ب: Uncoiler:
القطر الداخلي: 460-520 ملم
القطر الخارجي: 1300 ملم
وزن التحميل: 2T
ج: تشكيل الجزء:
سمك التغذية: 0.6-1.2 ملم
عرض التغذية: 50-500 مم
سرعة التشكيل: 8-12 م/دقيقة
انحراف القطع: 10 م ± 2 مم
عدد محطة الأسطوانة: 12 مجموعة
مادة الأسطوانة: GCr15
مادة العمود: Cr40
قطر العمود: 42 ملم
د: النظام الهيدروليكي:
الضغط الهيدروليكي: 10-12 ميجا باسكال
مادة القطع: SKD11
ه: نظام التحكم:
نظام التحكم NC-PLC الأوتوماتيكي الكامل
قناة التحكم: شاشة ملونة تعمل باللمس
