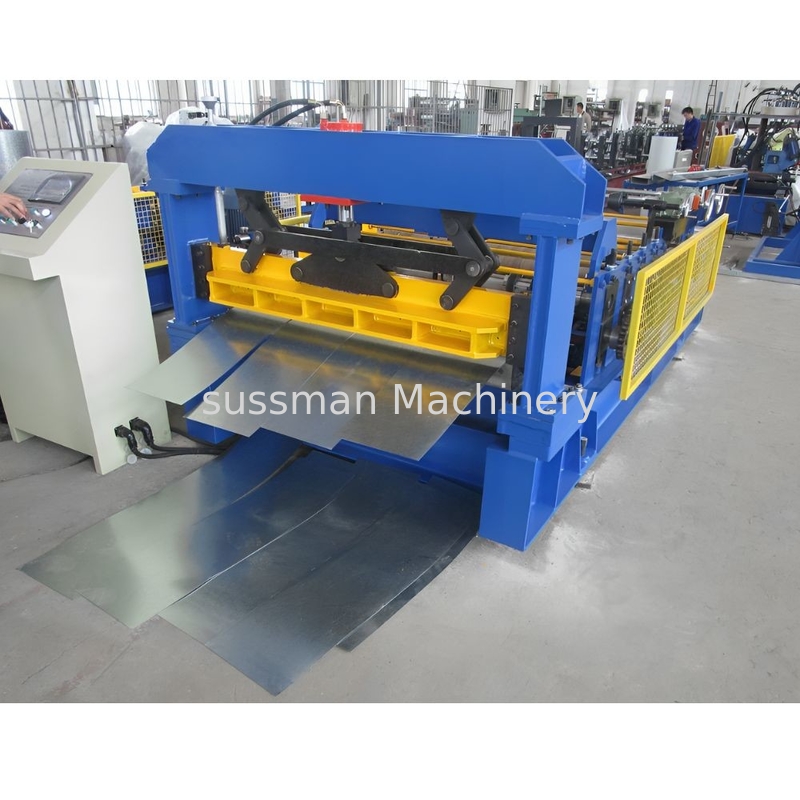

0.2-2.0mm سمك الصلب المغلف قطع الطول والشق آلة

0.2-2.0 مم سمك لوح مجلفن آلة قطع وتقسيم

آلة "القطع والتقسيم بطول ثابت" هي معدات متخصصة تستخدم في صناعة معالجة وتصنيع المعادن. تؤدي وظيفتين رئيسيتين:

1. القطع بطول ثابت (CTL):

   • الوظيفة: تقوم هذه الآلة بتقطيع اللفائف المعدنية المستمرة إلى صفائح أو شرائط معدنية ذات طول محدد.
   • سير العمل: يتم إدخال اللفائف المعدنية إلى الآلة، وتقوم الآلة بتقطيع اللفائف بدقة إلى ألواح أو شرائط بالحجم المطلوب بناءً على المعلمات المحددة مسبقًا (التي يدخلها المشغل أو يتحكم فيها نظام الكمبيوتر). هذه العملية مناسبة بشكل خاص لإنتاج الألواح أو الشرائط المعدنية التي يمكن استخدامها مباشرة في عمليات المعالجة أو التصنيع اللاحقة.

2. التقسيم:

   • الوظيفة: يمكن لهذه الآلة أيضًا تقطيع اللفائف المعدنية إلى شرائط ذات عرض محدد.
   • سير العمل: بعد إدخال اللفائف المعدنية إلى الآلة، يتم تقطيعها طوليًا عبر شفرات قطع متعددة أو بكرات دائرية لتشكيل شرائط أرق. تسمح هذه العملية للمصنعين بإنتاج شرائط لفائف متعددة أرق أو شرائط من لفائف لفائف أوسع، مما يلبي متطلبات العملاء المحددة أو يحسن معدل استخدام المواد في عمليات الإنتاج اللاحقة. يستخدم القطع الطولي عادة لإنتاج لفائف أو شرائط ذات عرض مختلف، لتلبية متطلبات العملاء المحددة، أو لتحسين معدل استخدام المواد في عمليات الإنتاج اللاحقة.

المعلمات

1. المواد القابلة للمعالجة من اللفائف:لفائف مجلفنة, لفائف فولاذية كربونية ولفائف ألومنيوم
2. اللفائفالسماكة:0.2-2.0 مم ;
3. عرض اللفائف:1250مم;
4. سرعة الخط:0-10متر/دقيقة؛
5. قدرة التحميل:5طنهيدروليكي;
6. القطر الداخلي للملف:φ 480 -510 مم؛
7. القطر الخارجي للملف:≤ φ1400 مم;
8. قطر بكرة التسوية:φ60
9. المسافة بين بكرات التسوية:65 مم
10. مادة بكرة التسوية:40Cr , الصلابة: HRC52-60
11. مصدر الطاقة:440 فولتثلاث مراحلكهرباء60 هرتز ;
12. تفاوت خط الاستقامة الزاوي:≤ ±2 مم/2000 مم
13. تفاوت طول القطع:≤ ±2 مم/2000 مم
14. ضبط زاوية الانحناء: 4 نقاط للأعلى، 5 نقاط للأسفل.
15. ارتفاع جهاز القطع متساوٍ مع ارتفاع طاولة العمل المزدوجة لسهولة التشغيل.
16. صندوق التحكم الكهربائي هو هيكل معلق متكامل، ويمكن توصيل صناديق التحكم الكهربائية على جانبي الآلة.
17. تصميم مدمج لوحدة الضغط الهيدروليكي مع المضيف، لذلك يمكن تحريك العربة بسهولة.

نظام التحكم الهيدروليكي

ضمان استخدام مكونات هيدروليكية

ضغط العمل للنظام الهيدروليكي هو 6.3-16 ميجا باسكال

سعة خزان زيت هيدروليكي تبلغ 80 لترًا أو أكثر

نظام التحكم الكهربائي:PLC وشاشة لمس

وضع التحكم PLC، يتم التحكم فيه عبر شاشة اللمس.

الملحقات

ميكانيكي
