تفاصيل المنتج:
|
| سماكة مادّيّ: | 0.3-0.5mm | وزن decoiler: | 3 طن يدوي |
|---|---|---|---|
| تقدم سرعة: | 10-15M / دقيقة | محرك رئيسيّ قوة: | 7.5 كيلو واط |
| طريق محرك: | ترس صندوق | آلة حجم: | الطول 7500mm * العرض 800mm * الارتفاع 800m |
| تسليط الضوء: | ,drywall دعامة لف يشكّل آلة,drywall stud roll forming machine |
||
تي الشبكة لفة تشكيل آلة صنع مسمار المعادن معدات 8-15 م / دقيقة
قائمة آلة شريط تي الرئيسي
| قائمة الجهاز | 3 طن السلبي de-coiler | 2 مجموعات | |
| جهاز تثقيب هيدروليكي | 3 مجموعات | ||
| آلة تشكيل اللف الرئيسي | 1 مجموعة | ||
| مربع التحكم PLC | وحدة 1 | ||
| محطة هيدروليكية | وحدة 1 | ||
| قفل الجهاز للمفاصل | وحدة 1 | ||
| خارج الجدول | 2 وحدة | ||
الملف التعريفي القياسي والرسم

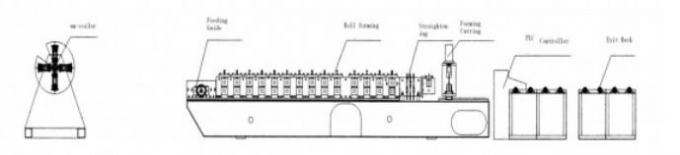

العملية التكنولوجية:
Decoiler - تغذية مع دليل - تشكيل - هيدروليك - قطع - جمع المنتجات
خارج الجهاز:
| العناصر | مواصفات | ملاحظات | |
| المواد من ملف | سمك المادة | 0.3-0.5 مم المجلفن PPGI | |
| دي coiler | وزن | 3 طن اليدوي | |
| Knurls | وجهان | 1 مجموعة من لفة | |
| اللكم | أعداد | 3 مجموعات | |
| تشكيل نظام | سرعة المتداول | 10-15 م / دقيقة | |
| محطات الرول | حوالي 16 محطة تشكيل | ||
| المواد الأسطوانة | Gcr15 الصلب مع التبريد | ||
| المواد رمح | 45 # الصلب قطر 75mm رمح | ||
| ميم موتور باور | 7.5 كيلو واط | ||
| قطع الهيدروليكي السلطة | 4 كيلو واط | ||
قطع النظام | المواد من القطع | CR12 مع علاج إخماد | |
| صلابة | HRC58-62 | ||
| تفاوت | + -1.5mm | ||
| شفرة قاطعة | 1 مجموعة من شفرة القطع | ||
| نظام التحكم الكهربائي | مصدر كهربائي | 380 فولت ، 50 هرتز ، 3 مراحل | |
| نظام التحكم | PLC مع شاشة تعمل باللمس اليابانية باناسونيك و Yaskawa العلامة التجارية | ||
| نظام مشترك | محطات | حوالي 5 محطات | |
| وزن | طن | حوالي 3 طن | |
| طريقة القيادة | ناقل الحركة | ||
| حجم الجهاز | مم | الطول 7500mm * العرض 800mm * الارتفاع 800m |
صورة لمكون الآلة
Decoiler 3 ton passive
القطر الداخلي لفائف: ￠ 350mm ～ 450mm
أقصى قطر قطر الملف: ￠ 800mm
توسيع: مع 4 النخيل ، مع الفرامل
ماكس لفائف العرض: 500mm
طريقة القطع:
(1) قطع الحركة: توقف الجهاز الرئيسي ثم قطع تلقائيا. بعد القطع ، يتم إعادة تشغيل الجهاز الرئيسي تلقائيًا.
(2) مادة شفرة: CR12 مع المعالجة الحرارية
(3) قياس الطول: تلقائيا
(4) التسامح طول: + 0.5mm
(5) من أجل الحصول على التشكيلات المثالية ، نوصي بقص القطع الهيدروليكية عن طريق تغيير قوالب القطع. انها سهلة التشغيل.
صندوق التحكم
جار التحميل
